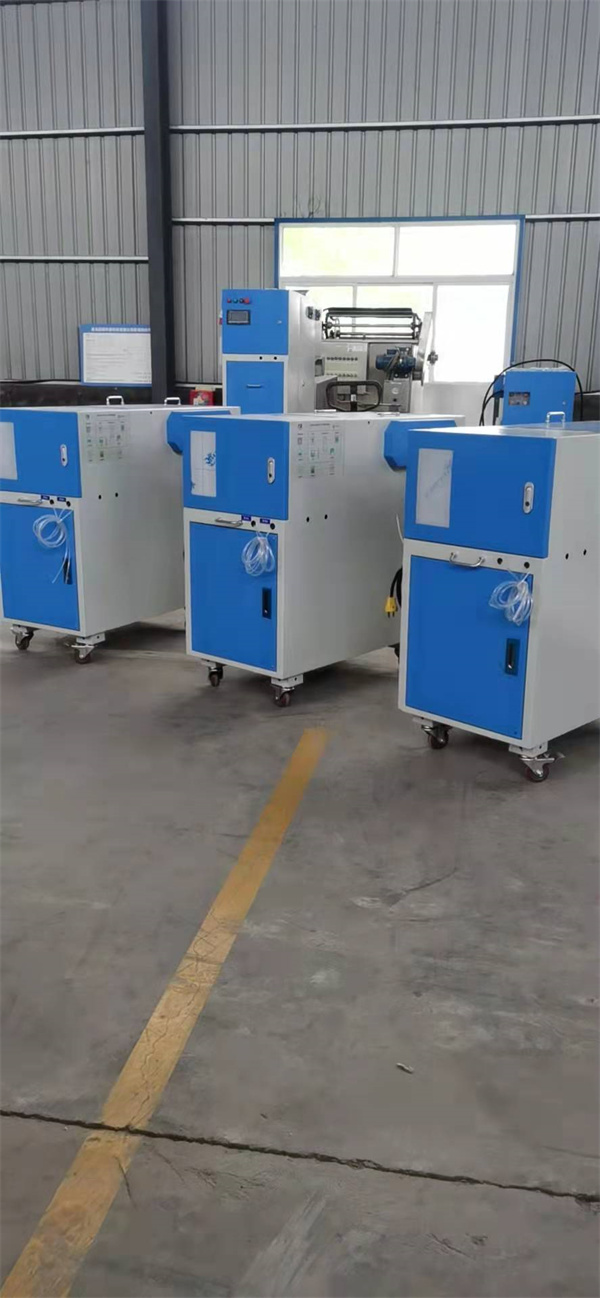

XH-1000型一体机产品说明书

XH-1000型喷漆污水处理一体机操作说明，机器处理量（2-3m³/h）

XH-1000型喷漆污水处理一体机操作说明

机器处理量（2-3m³/h）

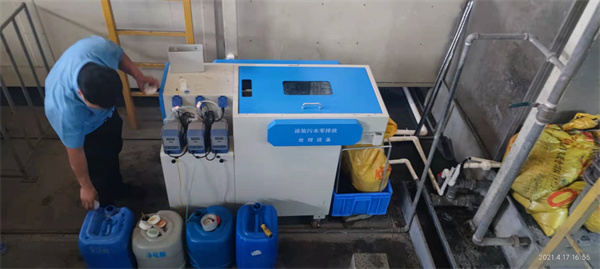

1. 运行前准备和检查：

1.1检查设备输入总电源插座，污水水泵电源输出插座是否连接并锁紧。打开配电箱检查药剂泵、刮渣电机电源接线是否正确，电源接头无松动。XH-1000型喷漆污水处理一体机总功率为400W。请根据设备功率提供可靠地220V 50Hz交流电源。设备要求安全接地。

1.2接通电源后检查刮渣机，作空车运行，检查其传动部份是否正常；变速箱油位不足时要加够；刮板是否灵活；行车速度是否正常；触点开关是否灵敏；电线的装放是否正常；

1.3 按要求配备好漆雾凝聚剂，检查药剂泵以及药剂投放管路是否正常。1号泵入料管投放于漆雾凝聚剂A剂药桶内，2号泵入料管投放于漆雾凝聚剂B剂药桶内。投药顺序不能颠倒，否则会严重影响污水的处理效果。

1.4 按机器标牌将污水泵出水管和清水出水管连接到设备指定接头上，通过卡箍将管路固定。检查水箱排水阀，确保排水阀门处于关闭状态。接通污水泵电源注入适量污水，检查所有管路连接处和阀门是否有渗漏。如有渗漏请重新紧固连接处和阀门。

2. 设备调试第1次运行

2.1 将设备电源接通，设备面板红灯亮起。

2.2 按压设备操作面板上的“加药启动”按键。按键绿灯亮起，药剂泵开始工作。设备第1次次开机操作时，需要打开药剂泵柜，手动开启药剂泵上的启动开关（以后正常使用可省略这一步骤）。药剂泵出厂设置脉冲大小为100。（如图1）

2.3 按压设备操作面板上的“水泵启动”按键。按键绿灯亮起。污水泵开始工作，污水通过水泵注入喷漆污水处理一体机内。设备开始工作处理污水。

2.4 按压设备操作面板上的“刮渣启动”按键。按键绿灯亮起。刮渣机开始工作。收集水箱表面浮起的漆渣。打开电箱面板，内部有时间循环继电器，通过调整时间循环继电器来控制刮渣机工作时间和停止时间。具体设置见下图。

3. 调试后正常开机操作

合闸总电源开关，按压“一键启动”，按键闭锁设备进入运行模式。所有按键红色指示灯亮起。设备开始工作。

4. 运行中的管理

4.1 经常检查药剂泵的工作状态，随时关注漆雾凝聚剂药剂桶内药剂的消耗量，及时添加药剂。保证机器运转所需药剂的供应。药剂泵出厂设置脉冲大小为100。客户可根据处理污水的浓度增减药剂泵的脉冲数值。数值越大药剂的投放比例就越大。

4.2 经常注意污水泵的运行声响、机身振动、阀件密封、马达温度、润滑油位的检查。异常时要作好处置或停机维修。

4.3刮渣机的设置，打开配电柜，在配电柜内有一个时间循环继电器，设置（如图3）：

S是秒钟，M是分钟，H是小时，前面两个数字是刮渣机运行时间，后面两个数字是刮渣机停机时间。图片中的设置含义就是：刮渣机运行99秒，然后停机99秒，再运行99秒，停机99秒…。运行和停机是根据时间设置循环往复的。客户可根据出漆渣的量来设置刮渣机的运行间隔。

4.5 按规定作好机台运行、进出水量、水质、药剂投加使用量、刮渣运行等的日志记录。

5 停机操作：

5.1 喷漆污水处理一体机的停机操作，按压“一键启动”，按键弹起所有红色指示灯熄灭。设备关机。

5. 喷漆污水处理一体机故障分析：

5.1 控制面板电源总按键按压无反应。

a.检查配电盒内电源连接是否松动脱落。

b.检查空气开关是否已经合闸。

c.空气开关合闸后跳闸，请找电工检查配电盘线路，污水泵，刮渣电机。设备有短路或漏电。

5.2 喷漆污水处理一体机污水处理效果差，不产生漆渣。

a.检查药剂泵是否工作，配电柜内药剂泵开关是否开启。如果药剂泵正常工作，污水处理效果仍然差，可适量增加漆雾凝聚剂的投放量。

b.药剂泵前或后2个单向阀堵塞，需要拆卸清洗。

c.药剂泵膜片破损，需要更换膜片。

d.药剂泵前级Y型过滤器堵塞，需要拆卸清洗。

e.漆雾凝聚剂药剂桶内药剂量不足。Y型过滤器暴露在空气中。

5.3 漆渣上浮效果差。

a.可适量增加漆雾凝聚B剂的投放量。

b.刮渣机刮渣时移动速度过快，使下层浮渣受剪破碎和出现紊流状态而随出水而出。当然不及时刮渣和底部积泥太多，亦会使上浮效果不佳。

5.4 喷漆污水处理一体机水箱无水。

a. 检查水箱排水阀是否关闭。正常情况下阀门是关闭的。在清理水箱时此排水阀门需要打开。

b. 检查污水泵是否工作，需要判断污水泵是否损坏。

c. 检查污水泵是否堵塞，如有堵塞请及时清理水泵进水口。

d. 污水池水位偏低，污水泵长时间裸露在水面以上工作。水泵发热严重而热保护。设备所有污水泵是潜水型。泵体务必要潜入水面以下。

5.5喷漆污水处理一体机刮渣板不工作。

a. 控制面板刮渣机按键未按到位。开关未亮红灯。

b. 时间循环控制器设置有错误，或者时间循环控制器故障。（更换时间循环控制器）

c.刮渣板驱动链条断裂，刮渣板卡死。

d. 刮渣电机损坏，需要更换刮渣电机。

6. 系统设备维护事项

a.  操作前须仔细阅读本操作手册。

b.  非持证电气维修人员不得擅自维修电气设备。

c.  系统启动前请仔细检查电源是否开启。

d.  开启、关闭设备按键和阀门时应缓慢进行，到设定点为准。不可猛力冲击操作。

e.  各类水泵，电机每月要检查轴承润滑和机械密封是否泄漏。

f.   每月定期给刮渣机链条上润滑油。

g.  定期清药剂机泵，预防药剂泵堵塞。
